Блок согласования Smart connect KA.SC.7.2.13 (с отключением парктроника и другие функции)

Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем устройства через 13-ти контактную розетку (ISO 1724) без существенной нагрузки на бортовую сеть автомобиля, а также для осуществления функции отключения парктроника при подключенном сопряженном устройстве. Имеет систему защиты от несанкционированного отключения розетки сопряженного устройства, функцию диагностики сопряженного устройства, и др. Смарт коннект представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, и имеет следующие функции на борту:

• Работа с системой CAN-шина и подобными системами.
• Функция включения противотуманных фонарей прицепа с выключенными фанарями ПТФ на автомобиле.
• Функция двойного напряжения одного кабеля (мультиплексная система).
• Функция переноса с неработающих указателей поворота на лампы габаритных огней.
• Отключение датчиков парковки
• Визуальная диагностика ламп прицепа
• Индикатор неисправности сопряженного устройства
• Защита от некорректного подключения полярностей

• Розетка ТСУ 13 - контактная с защитным пыльником.
• Материал проводников - Провода марки ПВАМ.
• Сечение проводников: Выходные сигналы: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый, коричневый, черный) длина -1,6м, 1 проводник 1,5мм2 (белый) длина -1,6м, Входные сигналы: 6 проводов 0,35мм2 (красный, синий, желтый, зеленый, коричневый, черный, оранжевый) Питание: 1 проводник 1,5мм2 (красный) длина - 4,5м.
• Обработка кабеля наконечниками: На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники. На провод 1,5мм2 (белый) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"), Провод питания 1,5мм2 (красный) установлен наконечник "мама".
• Групповая изоляция проводов, подключаемых к розетке ТСУ: Все проводники собраны в общую ПВХ трубку для автомобильной промышленности с внешним диаметром 10мм.
• Вес 0,64 кг.

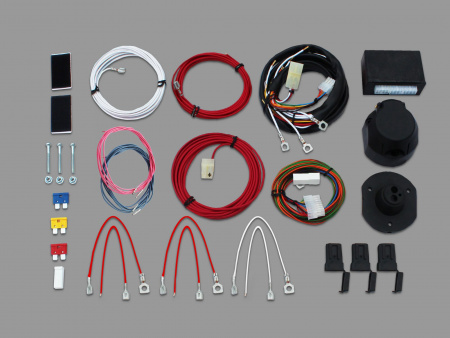

Комплектация:

• Блок -1шт.
• Жгут проводов основной (16-пин) -1шт.
• Жгут проводов основной (8-пин) -1шт.
• Жгут проводов дополнительный (Красный провод с колодкой) -1шт.
• Провод дополнительный (белый) - 1шт.
• Провод дополнительный (розовый) -1шт.
• Провод дополнительный (серый) -2шт.
• Кабель питания-1шт.
• Монтажный комплект-1шт.
• Розетка 13-контактная с резиновым уплотнителем(пыльником)-1шт.
• Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
• Упаковочная коробка-1шт.

Монтажный комплект №1:

• Корпус предохранителя пластиковый - 3 шт,
• Предохранитель (15А) - 1 шт
• Винт DIN7985 М4*35 - 3 шт,
• Гайка с фланцем DIN6923 M4 рифленая - 3 шт,
• Велкро "липучка"- 1 комплект,
• Провод с установленной клеммой "Мама" - 1шт,
• Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт,
• Колодка гнездовая пластиковая - 1 шт,
• Упаковка для монтажного комплекта- 1 шт.

Монтажный комплект №2:

• Корпус предохранителя пластиковый - 2 шт.
• Предохранитель (10А) - 1 шт.
• Предохранитель (20А) - 1 шт.
• Провод с установленной клеммой "Мама" - 2шт.
• Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 2шт.
• Упаковка для монтажного комплекта- 1 шт.
