Комплект штатной электрики для фаркопа Toyota Rav 4 2013-2019 c Блоком

Комплект штатной электропроводки (оригинальные колодки) предназначен для ускоренного подключения фаркопа (ТСУ) к бортовой сети авто Toyota Rav4. Подключение выполняется к штатным разъемам задних фонарей, без разрезов проводки (такой способ подключения исключает вмешательство в электрическую сеть автомобиля и позволяет смонтировать электропроводку фаркопа быстро и самостоятельно) Каждый комплект электропроводки разрабатывается индивидуально под конкретную модель автомобиля с учетом всех ее особенностей.

для Toyota Rav 4 2013-2019

Технические характеристики:

• Розетка ТСУ 7 - контактная с защитным пыльником (ISO 1724).
• Материал проводников - Провода марки ПВАМ.
• Сечение проводников: Выходные сигналы: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый, коричневый, черный) длина -1,6м, 1 проводник 1,5мм2 (белый) длина -1,6м, Входные сигналы:6 проводов 0,35мм2 (красный, синий, желтый, зеленый, коричневый, черный) Питание: 1 проводник 1,5мм2(красный) длина - 4,5м.
• Обработка кабеля наконечниками: На концы проводов подключаемые к розетке ТСУ установлены металлические наконечники. На провод 1,5мм2 (белый) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"), Провод питания 1,5мм2 (красный) установлен наконечник "мама". Групповая изоляция проводов подключаемых к розетке ТСУ.
• Все проводники собраны в общую ПВХ трубку для автомобильной промышленности, с внешним диаметром 10мм.
• На концы подключаемые к задним фонарям автомобиля установлены кабельные разъёмы соответствующие ответным частям оригинальных разъёмов.
• Вес 0,644 кг.

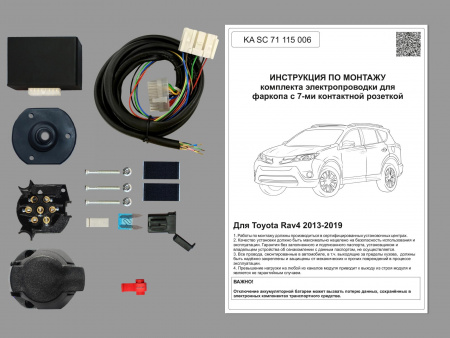

Комплектация:

• Блок -1шт.
• Жгут проводов основной -1шт.
• Кабель питания-1шт.
• Монтажный комплект-1шт.
• Розетка 7-контактная с резиновым уплотнителем(пыльником)-1шт.
• Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
• Упаковочная коробка-1шт.

Монтажный комплект:

• Корпус предохранителя пластиковый - 1 шт.
• Предохранитель (15А) - 1 шт.
• Винт DIN7985 М4*35 - 3 шт.
• Гайка с фланцем DIN6923 M4 рифленая - 3 шт.
• Велкро "липучка"- 1 комплект.
• Провод с установленной клеммой "Мама" - 1шт.
• Мини-предохранитель - 1шт.
• Ответвитель прокалывающего типа в ПВХ корпусе “ОВ-1” - 1шт
• Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт.
• Колодка гнездовая пластиковая - 1 шт.
• Упаковка для монтажного комплекта- 1 шт.
